行业动态 | 哪款电机是人形机器人的心脏？
发布时间：
2025-02-25 10:00
在工业自动化、机器人技术及航空航天等高精尖驱动领域中，传统电机的机械传动部件，诸如齿轮箱、联轴器等，日益成为制约性能跃升的关键因素。无框力矩电机作为一种创新的直接驱动技术，凭借其独特的结构设计和卓越的动态性能，正在重塑高端运动控制领域的格局。

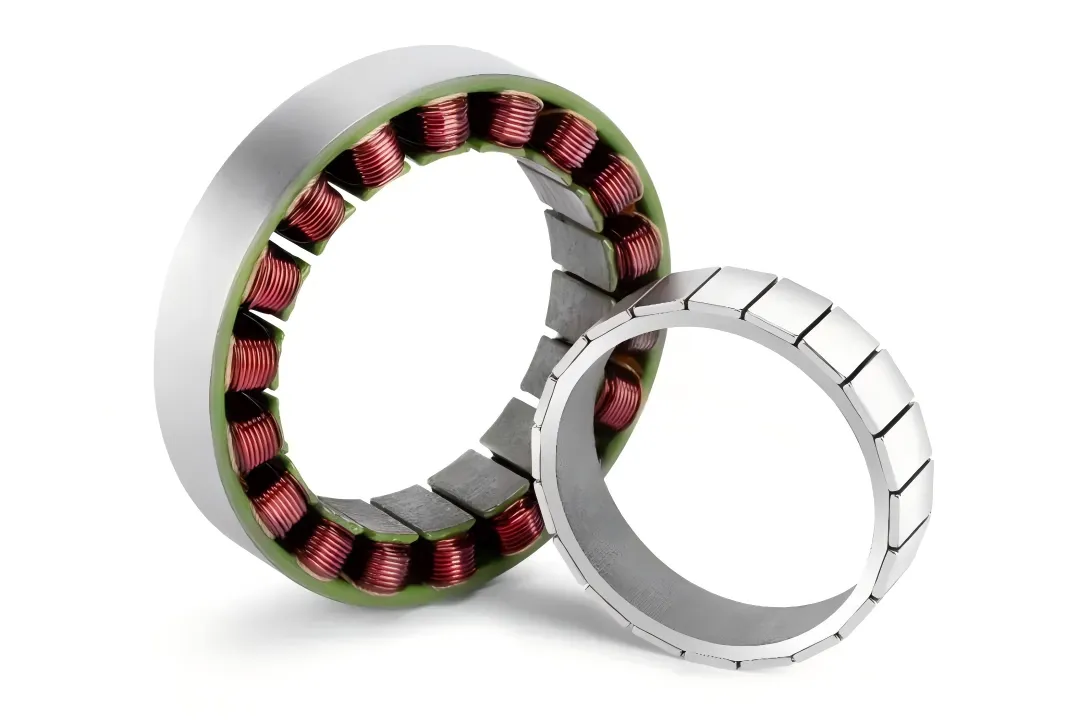

无框力矩电机的结构与设计原理
无框力矩电机摒弃了传统电机中的壳体、轴承及输出轴等结构，仅保留定子和转子两大核心组件，凭借‘去框架化’设计，实现了与机械系统的无缝集成
定子组件
采用高密度绕组设计，通常以环形结构直接嵌入设备本体（如机械臂关节外壳），通过优化电磁场分布提升转矩密度。
集成了高精度温度传感器，能够实时监控电机热状态，确保运行过程中的稳定性。
转子组件
由永磁体阵列构成，直接装配于负载轴上，省去了繁琐的传统传动链，有效消除了背隙及弹性形变问题。
支持定制化磁极排布，适应不同扭矩—转速需求。

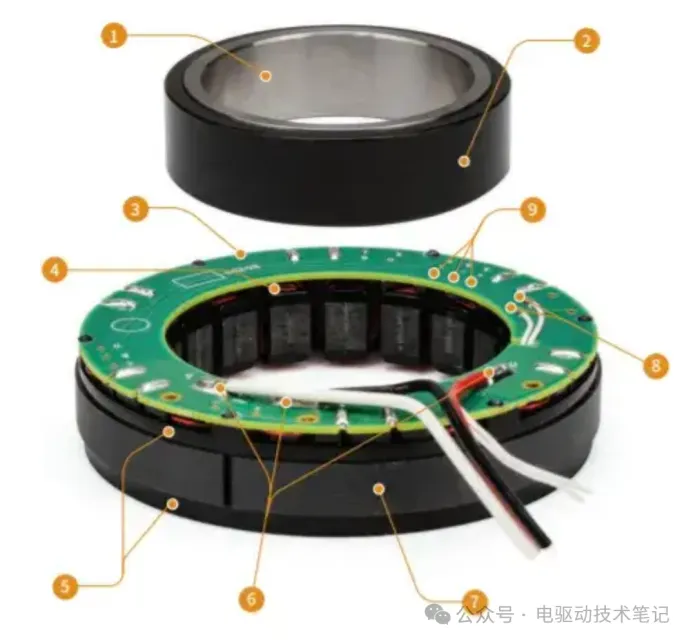

力矩电机的结构与设计原理
安装方式
定子与转子的气隙需通过精密机械加工保证，依赖宿主设备的结构刚性实现精准定位。
无框力矩电机的核心特点
- 高扭矩密度与动态响应
- 采用多极对数设计，在低速下实现平稳大扭矩输出，动态响应时间缩短至毫秒级
- 结构紧凑与轻量化
- 体积较同功率传统电机减少40%～60%，重量降低50%，特别适合空间受限场景
- 零传动链与超高精度
- 直接驱动模式消除齿轮磨损、背隙等问题，定位精度可达角秒级，重复定位误差<±5弧秒
- 高效散热与长寿命
技术优势的工程价值
1.系统效率跃升
传动效率高达95%，显著降低能耗，在新能源装备中可显著提升能量回收率。例如，电驱效率95%的系统在提供100瓦机械功率时，只需要消耗大约105.3瓦的电能，这不仅减少了能源成本，还提高了系统的整体效率。
2.维护成本革命性下降
无机械磨损部件，终身免润滑，维护周期延长5-10倍
3.动态性能极限突破
转动惯量比接近1:1，实现超高频启停（>100次/秒）
4.设计自由度扩展
支持异形定制（如中空轴设计），便于集成编码器、制动器，适应复杂机电一体化架构。

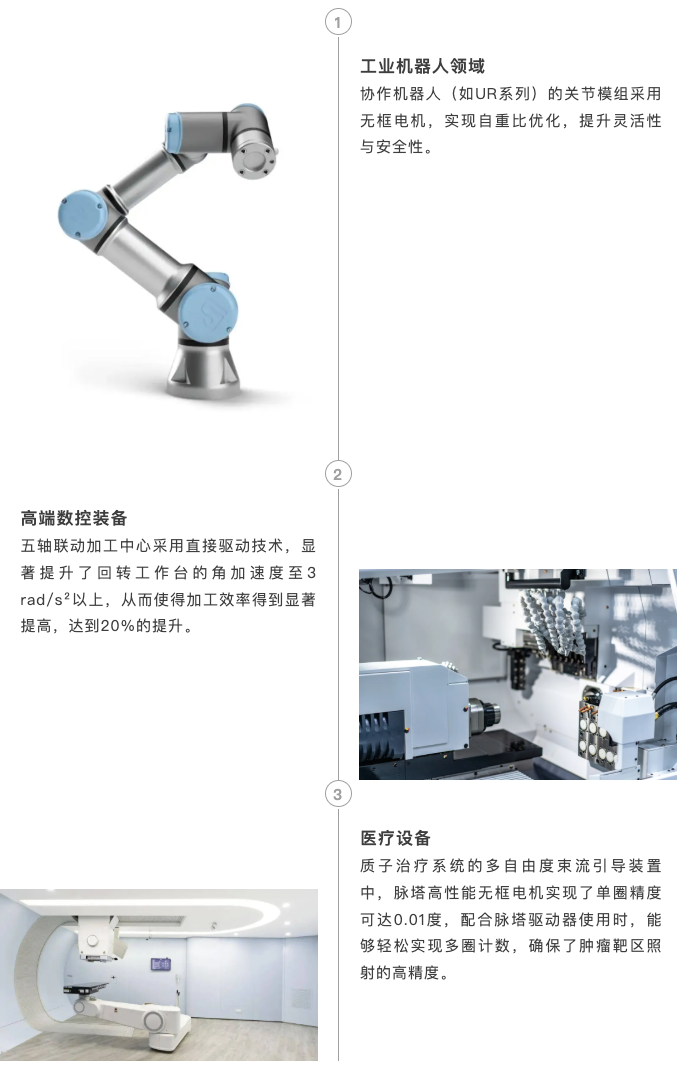

典型应用场景及案例
无框力矩电机不仅是驱动技术的进化，更是高端装备设计理念的革新。它通过“结构即电机”的哲学，重新定义了动力传输的边界，为下一代智能装备提供了基础性技术支撑。在工业4.0与智能制造深度融合的背景下，这项技术将持续释放创新势能。
